Z8 - Ζ10 - Z12

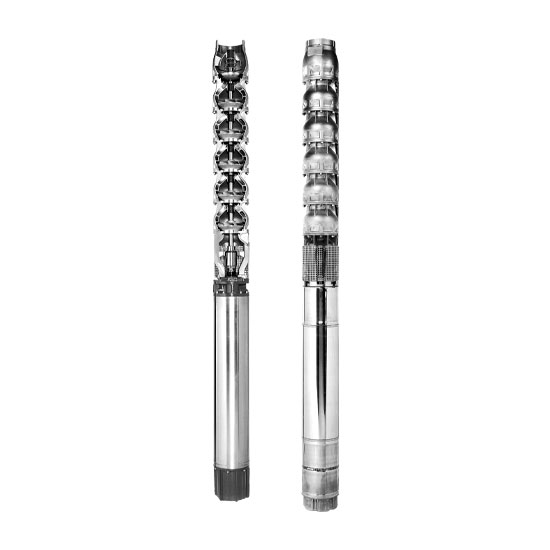

Οι υποβρύχιες ηλεκτραντλίες Z8 - Ζ10 - Ζ12 είναι ένας συνδυασμός πολυβάθμιων φυγοκεντρικών αντλιών με υποβρύχιο κινητήρα 6”,8’’, 10’’ και 12”. Είναι κατασκευασμένες εξ’ ολοκλήρου από χυτό ανοξείδωτο χάλυβα AISI 304 ή DUPLEX.
- Άντληση νερού από γεωτρήσεις με διάμετρο 8’’ και άνω.
- Τροφοδοσία Δημοτικών δικτύων ύδρευσης.
- Συστήματα τεχνητής βροχής.
- Εγκαταστάσεις πυροπροστασίας.
- Πιεστικά συστήματα και συστήματα παροχής νερού (Booster).
- Κατάλληλες για χρήση ως πιεστικά συγκροτήματα με χρήση πιεστικού δοχείου ή μετατροπέα συχνότητας Hydrovar.
- Άρδευση σε αγροτικές και αθλητικές εγκαταστάσεις.
- Άρδευση σε εγκαταστάσεις θερμοκηπίων.
- Συστήματα επεξεργασίας νερού.
Αντλία

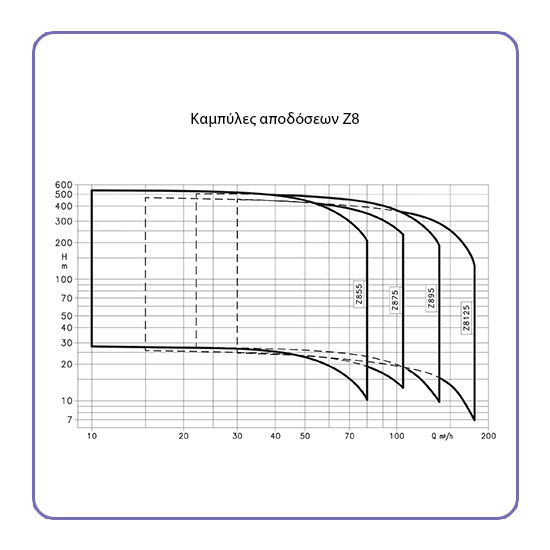

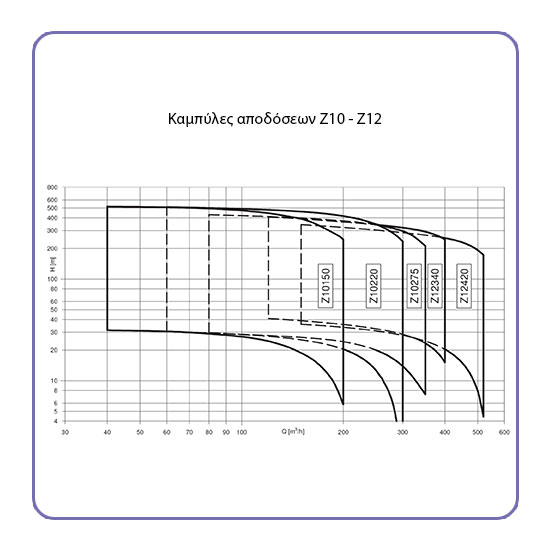

- Παροχή έως 520 m3/h.
- Μανομετρικό έως 550 Μ.Υ.Σ.

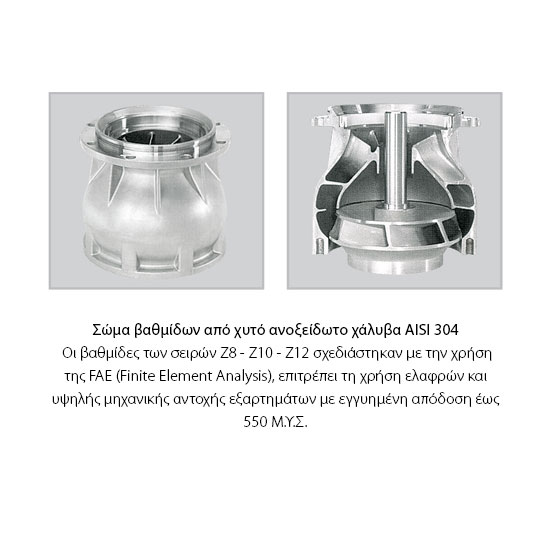

- Η επιμελημένη επεξεργασία του χυτού ανοξείδωτου χάλυβα.
- (Investment Casting) αποτελεί εγγύηση κατά της φθοράς, εξασφαλίζει μια μειωμένου βάρους αλλά στιβαρή κατασκευή με άριστες επιδόσεις.
- Τα τμήματα της αντλίας που έρχονται σε επαφή με το υγρό έχουν λείες επιφάνειες και εγγυώνται άριστες υδραυλικές αποδόσεις.

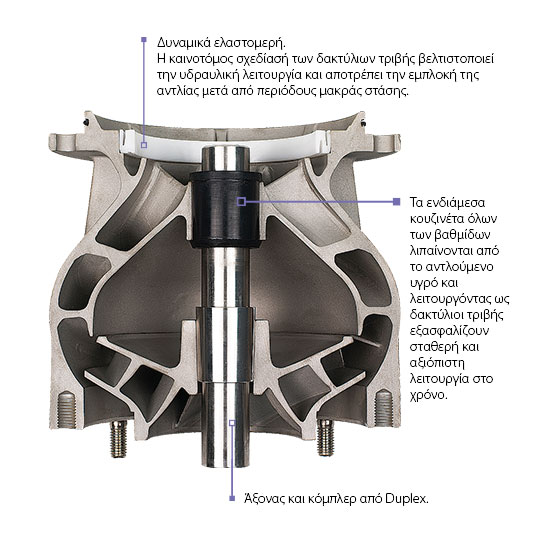

- Οι διαχύτες και τα ενδιάμεσα κουζινέτα έχουν ειδικούς ελαστικούς δακτυλίους στα σημεία τριβής, από PTFE και 25% Carbon ώστε να επιτυγχάνουν μέγιστη αντοχή ενάντια στην φθορά από τις τριβές.

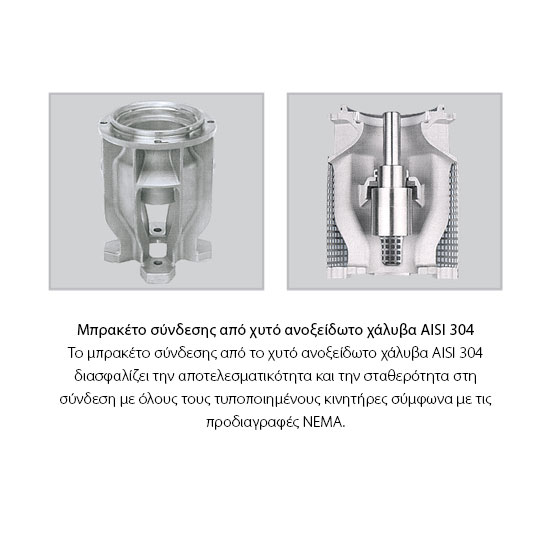

- Το κόμπλερ και το μπρακέτο σύνδεσης με τον κινητήρα είναι σύμφωνα με τις προδιαγραφές ΝΕΜΑ για κινητήρες 8” και τυποποιημένο άξονα – σφήνα για κινητήρες 10” και 12”.

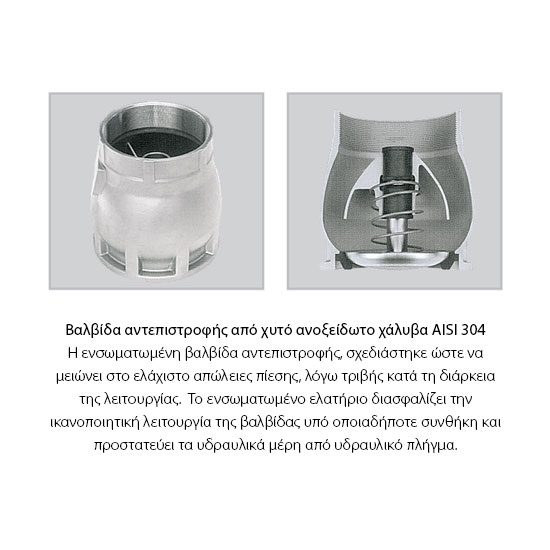

- Η βαλβίδα αντεπιστροφής είναι ενσωματωμένη στην έξοδο της αντλίας.
- Μέγιστη επιτρεπόμενη ποσότητα διέλευσης άμμου 100 gr/m3.
- Όλες οι ηλεκτραντλίες μπορούν να λειτουργήσουν σε κάθετη ή οριζόντια θέση.
Κινητήρας
- Άξονας και διαστάσεις σύνδεσης με την αντλία σύμφωνα με τα standrard ΝΕΜΑ για κινητήρες 8” και τυποποιημένο άξονα – σφήνα για κινητήρες 10” και 12”.
- Έξωτερικό κέλυφος από ανοξείδωτο χάλυβα AISI 304.
- Μέγιστη στήλη ύδατος πάνω από τον κινητήρα: 250 m με κινητήρα L6C και 350 m με κινητήρα L6W, L8W, L12W.
Μέρη αντλίας | Υλικά κατασκευής | |
Ζ8 – Ζ10 – Ζ12 | ΖR8 – ZR10 – ZR12 | |

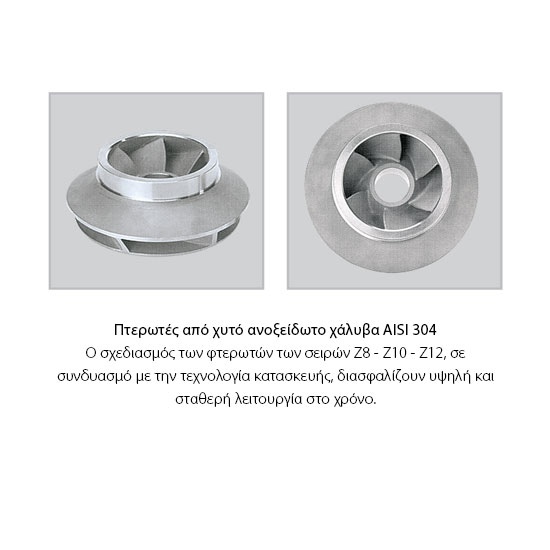

Πτερωτές, διαχύτες, μπρακέτο σύνδεσης ηλεκτροκινητήρα, στόμιο εξόδου, βαλβίδα αντεπιστροφής | Χυτοανοξείδωτος χάλυβας 1.4308 | Duplex 1.4517 |
Άξονας | Aνοξείδωτος χάλυβας AISI 431 | Duplex 1.4462 |
Kόμπλερ, σφήνα κώνος | Duplex 1.4462 | Duplex 1.4462 |
Βίδα κόμπλερ | Aνοξείδωτος χάλυβας AISI 316 | Duplex 1.4462 |
Δακτύλιος θρός | PTFE + 25% carbon | PTFE + 25% carbon |
Δακτύλιοι τριβής | EPDM + LOXAMID ® | EPDM + LOXAMID ® |
Δακτύλιοι διαχυτών | NBR 70 | NBR 70 |
Δακτύλιος έδρας βαλβίδας αντεπιστροφής | NBR 90 | NBR 90 |
