3’’ WPS-CP

ΑΝΤΛΗΣΗ ΝΕΡΟΥ ΠΗΓΑΔΙΩΝ - ΓΕΩΤΡΗΣΕΩΝ
Υποβρύχιες αντλίες 3’’ High Speed με Inverter, εξ’ ολοκλήρου από AISI 304.
Well Pumps
Εκδήλωση Ενδιαφέροντος

3”WPS®-CP 1

Τύπος kW Amp ΑΠΟΔΟΣΕΙΣ Αριθμός πτερωτών Μήκος αντλίας σε mm Βάρος αντλίας σε kgr
m3/h 0 0,5 1 1,5 2
3’’ WPS®-CP 1-13 0,15 1,9 Μανομετρικό ύψος σε Μ.Υ.Σ. 20 17 13 10 6 1 160 5,1
3’’ WPS®-CP 1-25 0,29 2,3 39 33 26 21 12 2 180 5,3
3’’ WPS®-CP 1-40 0,44 2,7 59 50 40 31 18 3 200 5,5
3’’ WPS®-CP 1-50 0,58 3,1 78 66 53 42 24 4 220 5,7
3’’ WPS®-CP 1-65 0,73 4,1 98 83 66 52 30 5 240 6,6
3’’ WPS®-CP 1-75 0,87 4,6 117 100 79 62 36 6 260 6,8
3’’ WPS®-CP 1-90 1,02 6,1 137 116 92 73 42 7 280 7,6
3’’ WPS®-CP 1-100 1,16 6,5 156 133 106 83 48 8 300 7,8
3’’ WPS®-CP 1-110 1,31 6,9 176 149 119 94 54 9 320 8
3’’ WPS®-CP 1-125 1,45 7,2 195 166 132 104 60 10 340 8,2

Διάμετρος αντλίας 76mm



3”WPS®-CP 2

Τύπος kW Amp ΑΠΟΔΟΣΕΙΣ Αριθμός πτερωτών Μήκος αντλίας σε mm Βάρος αντλίας σε kgr
m3/h 0 0,5 1 1,5 2 2,5
3’’ WPS®-CP 2-13 0,19 2 Μανομετρικό ύψος σε Μ.Υ.Σ. 21 20 18 16 13 10 1 160 5,1
3’’ WPS®-CP 2-25 0,37 2,5 42 39 36 31 26 20 2 180 5,3
3’’ WPS®-CP 2-40 0,56 3,1 62 59 53 47 39 30 3 200 5,5
3’’ WPS®-CP 2-50 0,74 4,1 83 78 71 62 52 40 4 220 6,5
3’’ WPS®-CP 2-65 0,9 4,7 104 98 89 78 65 50 5 240 6,7
3’’ WPS®-CP 2-75 1,11 6,1 125 117 107 93 78 60 6 260 7,6
3’’ WPS®-CP 2-90 1,29 6,8 145 137 124 109 91 70 7 280 7,8
3’’ WPS®-CP 2-100 1,48 7,2 166 156 142 124 104 80 8 300 8

Διάμετρος αντλίας 76mm



3”WPS®-CP 3

Τύπος kW Amp ΑΠΟΔΟΣΕΙΣ Αριθμός πτερωτών Μήκος αντλίας σε mm Βάρος αντλίας σε kgr
m3/h 0 1 2 2,5 3 3,5 4
3’’ WPS®-CP 3-15 0,29 2,8 Μ.Υ.Σ. 22 21 19 17 16 13 10 1 160 4
3’’ WPS®-CP 3-30 0,58 3,1 45 42 37 34 31 26 21 2 180 4,3
3’’ WPS®-CP 3-45 0,87 4,6 67 62 56 52 47 40 31 3 200 6,3
3’’ WPS®-CP 3-65 1,16 6,3 90 83 74 69 62 53 42 4 220 7,3
3’’ WPS®-CP 3-80 1,45 7,1 112 104 93 86 78 66 52 5 240 7,5

Διάμετρος αντλίας 76mm



3”WPS®-CP 5

Τύπος kW Amp ΑΠΟΔΟΣΕΙΣ Αριθμός πτερωτών Μήκος αντλίας σε mm Βάρος αντλίας σε kgr
m3/h 0 1 2 3 4 5 6
3’’ WPS®-CP 5-20 0,45 3,2 Μ.Υ.Σ. 25 24 23 21 21 18 15 1 160 5,1
3’’ WPS®-CP 5-35 0,9 4,7 50 47 44 42 39 35 29 2 180 6,1
3’’ WPS®-CP 5-55 1,35 7,2 75 70 67 64 59 53 42 3 200 7,1

Διάμετρος αντλίας 76mm

  • Παροχή έως 7 m3/h.
  • Μανομετρικό έως 195 Μ.Υ.Σ.
  • Μέγιστη περιεκτικότητα άμμου 150 g/m3.
  • Μέγιστη θερμοκρασία νερού 30 °C.
  • Εξ’ ολοκλήρου από AISI 304 κατάλληλη για γεωτρήσεις 3’’ και άνω.
  • Σταθερή πίεση με δυνατότητα δύο set-point.
  • Μονοφασική τροφοδοσία ελεγκτή.
  • Ενσωματωμένο βαλβίδα αντεπιστροφής.
  • Προστασία από εν ξηρώ λειτουργία.
  • Κινητήρες τριφασικοί 230V μεταβλητών στροφών (5740 – 8200 rpm).
  • Προστασία υπέρτασης και υπότασης.
  • Προστασία υπερθέρμανσης.

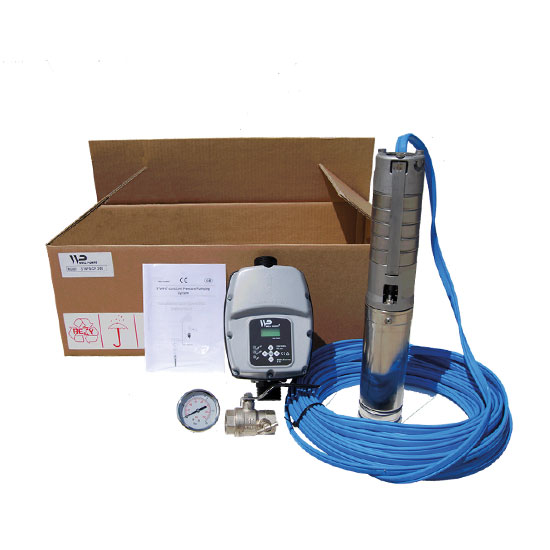

Το κιτ περιλαμβάνει:

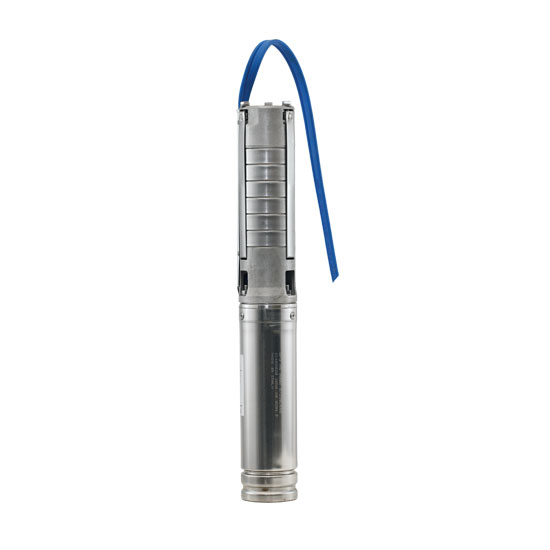

  • Μια αντλία 3’’ WPS-CP εξ’ ολοκλήρου κατασκευασμένη από AISI 304.
  • Έναν ηλεκτροκινητήρα high speed μεταβλητών στροφών για συχνότητες έως 140Hz.

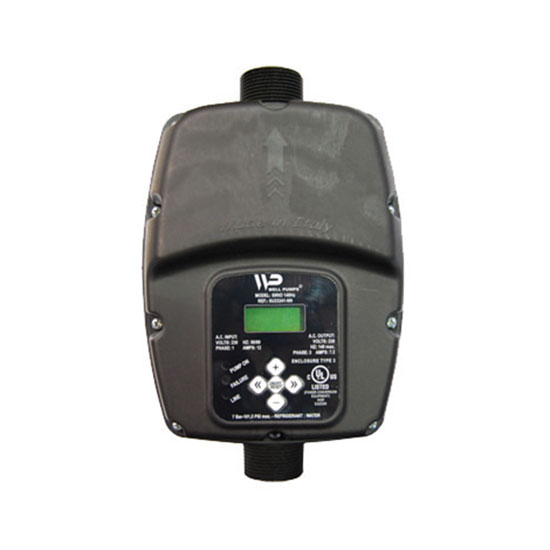

  • Έναν ελεγκτή σταθερής πίεσης ο οποίος διαθέτει ρυθμιστή στροφών, αισθητήριο ροής και αισθητήριο πίεσης.

Μεταβλητή ταχύτητα
Ο ελεγκτής των ηλεκτραντλιών 3’’ WPS-CP επιτρέπει συνεχή μεταβολή των στροφών του κινητήρα μεταξύ των 5740 και 8200 rpm. Η ηλεκτραντλία μπορεί να λειτουργήσει σε οποιοδήποτε σημείο της καμπύλης λειτουργίας μεταξύ των 5740 και 8200 rpm.

Ομαλή εκκίνηση
Ο ελεγκτής των αντλιών 3’’ WPS-CP ξεκινά ομαλά τον κινητήρα, μειώνοντας την ένταση εκκίνησης, προσφέροντας μια σταθερή και ομαλή εκκίνηση.

Προστασία από την εν ξηρώ λειτουργία
Ο ελεγκτής των αντλιών 3’’ WPS-CP διαθέτει αισθητήριο ροής το οποίο παρακολουθεί συνεχώς την αντλούμενη παροχή. Όταν φτάσει σε ένα κατώτατο επίπεδο (περίπου 0,1 m3/h), η αντλία σταματά. Παράλληλα ο ελεγκτής παρακολουθεί και την απορροφώμενη ισχύ του κινητήρα. Όταν η ισχύ φτάσει σε ένα κατώτατο επίπεδο, η αντλία σταματά. Και οι δύο παράλληλες μετρήσεις διασφαλίζουν ότι σε περίπτωση έλλειψης νερού, η ηλεκτραντλία θα σταματήσει να λειτουργεί.

Προστασία από υπέρταση και υπόταση
Σε εγκαταστάσεις ασταθούς ηλεκτρικού δικτύου, εμφανίζονται φαινόμενα υπέρτασης και υπότασης. Η ενσωματωμένη προστασία προστατεύει τον ηλεκτροκινητήρα σε περίπτωση που η τάση φτάσει σε μη αποδεκτά επίπεδα. Συγκεκριμένα η 3’’WPS-CP θα σταματήσει αν η τάση είναι μικρότερη από 185V ή μεγαλύτερη από τα 260V. Η ηλεκτραντλία θα ξεκινήσει πάλι να λειτουργεί όταν η τάση επιστρέψει στα αποδεκτά επίπεδα.

Προστασία από υπερφόρτωση
Η έκθεση της ηλεκτραντλίας σε μεγάλα φορτία μπορεί να προκαλέσει την αύξηση της απορροφώμενης έντασης. Σε αυτή την περίπτωση ο ελεγκτής θα σταματήσει την λειτουργία αυτόματα, ώστε να προστατέψει τον ηλεκτροκινητήρα.

Προστασία από υπερθέρμανση
Ο ελεγκτής των αντλιών 3’’ WPS-CP διαθέτει αισθητήριο θερμοκρασίας και σταματά την λειτουργία της ηλεκτραντλίας σε περίπτωση που η θερμοκρασία ξεπεράσει το επιθυμητό όριο των 55 °C. Η λειτουργία επανέρχεται αυτόματα όταν η θερμοκρασία μειωθεί στους 45 °C.

Βοηθητική επαφή
Ο ελεγκτής 3’’ WPS-CP διαθέτει βοηθητική επαφή η οποία μπορεί να χρησιμοποιηθεί είτε σε συνδυασμό με ένα δεύτερο αισθητήριο πίεσης (εφαρμογές με δυο set-point, ένα για το σύστημα ποτίσματος και ένα για το γέμισμα δεξαμενής), είτε ως διακόπτης on/off (για την ενεργοποίηση της αντλίας σε συνδυασμό με το σύστημα ποτίσματος ή για έλεγχο της αντλίας με φλοτέρ).

Μέρη αντλίας Υλικά κατασκευής
Πτερωτές, βαθμίδες, αποστάτες, βαλβίδα αντεπιστροφής, στόμιο εξόδου, κάτω μπρακέτο, άξονας, κόμπλερ Ανοξείδωτος χάλυβας ΑΙSI 304
Κουζινέτα NBR
Στεγανοποίηση βαλβίδας αντεπιστροφής PTFE
