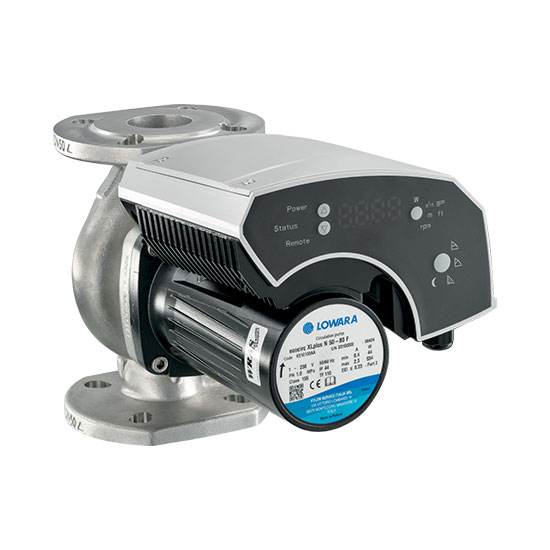

Ecocirc XLN - XLN Plus
Οι Εcocirc XLN και XLN Plus αποτελούν την τελευταία λέξη της τεχνολογίας στους κυκλοφορητές υγρού ρότορα, με ενσωματωμένη μονάδα ελέγχου.
Ecocirc XLN
| Τύπος | Σπείρωμα Φλάντζα | Απόσταση στομίων (mm) |
Watt min ~ max |
Amp min ~ max |
Κωδικός Ecocirc XLN Ανοξείδωτο σώμα |
| ecocirc XLN 25-40 | G 1 ½ – Rp 1 | 180 | 5 ~ 50 | 0,1 ~ 0,5 | W605009300 |
| ecocirc XLN 25-60 | 180 | 5 ~ 100 | 0,1 ~ 1,0 | W605009350 | |
| ecocirc XLN 32-40 | G 2 – Rp 1 ¼ | 180 | 5 ~ 50 | 0,1 ~ 0,5 | W605009400 |
| ecocirc XLN 32-60 | 180 | 5 ~ 100 | 0,1 ~ 1,0 | W605009450 | |
| ecocirc XLN 32-80 | 180 | 18 ~ 191 | 0,2 ~ 1,4 | WE510010AA | |
| ecocirc XLN 32-100 | 180 | 18 ~ 233 | 0,2 ~ 1,7 | WE510020AA | |
| ecocirc XL 32-120 FN | DN32 | 220 | 36 ~ 549 | 0,2 ~ 2,4 | WE510030AA |
| ecocirc XL 40-120 FN | DN40 | 250 | 36 ~ 544 | 0,2 ~ 2,4 | WE510040AA |
| ecocirc XL 50-80 FN | DN50 | 240 | 16 ~ 377 | 0,1 ~ 1,7 | WE510050AA |
| ecocirc XL 50-120 FN | 280 | 53 ~ 892 | 0,4 ~ 4,0 | WE510070AA | |
| ecocirc XL 65-80 FN | DN65 | 340 | 45 ~ 510 | 0,2 ~ 2,2 | WE510060AA |
| ecocirc XL 65-120 FN | 340 | 52 ~ 927 | 0,4 ~ 4,1 | WE510080AA |
Οι χυτοσιδηροί τύποι με σπείρωμα συνοδεύονται από ρακόρ σύνδεσης.
Επιλογές επικοινωνίας:
– Εξωτερικό σήμα Start – Stop (Ψηφιακή είσοδος).
– Signal relay (Ψηφιακή είσοδος).
– Αναλογική είσοδος 0-10V.
Ecocirc XLN PLUS
| Τύπος | Σπείρωμα Φλάντζα | Απόσταση στομίων (mm) |
Watt min ~ max |
Amp min ~ max |
Κωδικός XLN PLUS Ανοξείδωτο σώμα |
| ecocirc XLN PLUS 25-40 | G 1 ½ – Rp 1 | 180 | 5 ~ 50 | 0,1 ~ 0,5 | W605009325 |
| ecocirc XLN PLUS 25-60 | 180 | 5 ~ 100 | 0,1 ~ 1,0 | W605009375 | |
| ecocirc XLN PLUS 32-40 | G 2 – Rp 1 ¼ | 180 | 5 ~ 50 | 0,1 ~ 0,5 | W605009425 |
| ecocirc XLN PLUS 32-60 | 180 | 5 ~ 100 | 0,1 ~ 1,0 | W605009475 | |
| ecocirc XLN PLUS 32-80 | 180 | 18 ~ 191 | 0,2 ~ 1,4 | WE510090AA | |
| ecocirc XLN PLUS 32-100 | 180 | 18 ~ 233 | 0,2 ~ 1,7 | WE510100AA | |
| ecocirc XL PLUS 32-120 FN | DN32 | 220 | 36 ~ 549 | 0,2 ~ 2,4 | WE510110AA |
| ecocirc XL PLUS 40-120 FN | DN40 | 250 | 36 ~ 544 | 0,2 ~ 2,4 | WE510120AA |
| ecocirc XL PLUS 50-80 FN | DN50 | 240 | 16 ~ 377 | 0,1 ~ 1,7 | WE510130AA |
| ecocirc XL PLUS 50-120 FN | DN50 | 280 | 53 ~ 892 | 0,4 ~ 4,0 | WE510150AA |
| ecocirc XL PLUS 65-80 FN | DN65 | 340 | 45 ~ 510 | 0,2 ~ 2,2 | WE510140AA |
| ecocirc XL PLUS 65-120 FN | 340 | 52 ~ 927 | 0,4 ~ 4,1 | WE510160AA |
Οι χυτοσιδηροί τύποι με σπείρωμα συνοδεύονται από ρακόρ σύνδεσης.
Επιλογές επικοινωνίας:
– Εξωτερικό σήμα Start – Stop (Ψηφιακή είσοδος).
– Signal relay (Ψηφιακή είσοδος).
– Αναλογική είσοδος 0-10V.
– Αναλογική είσοδος 4-20mA για εξωτερικό διαφορικό αισθητήριο θερμοκρασίας.
– Επικοινωνία Modbus RTU (για όλα τα μοντέλα), BACNet (για όλα τα μοντέλα εκτός των XLN 25-40, 25-60, 32-40, 32-60).
– Ασύρματα με το επιπλέον κιτ WiFi.
- Συστήματα ζεστού νερού χρήσης και θέρμανσης.
- Συστήματα ψύξης και κλιματισμού.
- Ηλιακά.
- Γεωθερμικά συστήματα.
Κυκλοφορητής
- Παροχή έως 70 m3/h οι μονοί και έως 135 m3/h οι δίδυμοι.
- Μανομετρικό έως 12 m.
- Πίεση λειτουργίας έως 10 bar.
- Θερμοκρασία αντλούμενου υγρού από -10 °C έως +110 °C.
- Θερμοκρασία περιβάλλοντος κατά την λειτουργία από 0 έως 40 °C.
Κινητήρας
- Μονοφασικός.
- Κατανάλωση: Ecocirc XL έως 1510 Watt.
- Προστασία IP44.
- Κλάση μονώσεως F.
| Μέρη κυκλοφορητή | Υλικά κατασκευής XLN |
| Σώμα | Ανοξείδωτος Χάλυβας AISI 304 |
| Σώμα κινητήρα | Αλουμίνιο |
| Πτερωτή | PPO (PPS σειρά F) |
| Άξονας | Ανοξείδωτος χάλυβας AISI 420 |
| Σφαιρικό κουζινέτο | Οξείδιο του αλουμινίου (τύποι 25-40, 25-60, 32-40, 32-60) |
| Κουζινέτα άξονα | Άνθρακας εμπλουτισμένος με ρητίνη (λοιποί τύποι) |
